Käyttöympäristö tekstin ja numeerisen tiedon luovaan käsittelyyn

Keskiarvo-hajontakuvat

S.Mustonen (2004)

Toimituskenttä:

   1 *
   2 *Keskiarvo-hajontakuvia käytetään usein asennetutkimusten tulosten
   3 *kuvaamiseen. Sopiva PLOT-kaavio tällaisille kuville syntyy sukro-
   4 *komennolla
   5 *
   6 */DEVPLOT <aineisto>,<tyyppi>
   7 *
   8 *jossa <tyyppi> on joko VBAR tai HBAR. Käyttäjä voi kehitellä sukron
   9 *antamaa kaaviota jälkeenpäin omien tarpeidensa mukaan.
  10 *
  11 *Asennetutkimusaiheinen 20 muuttujan ja 300 havainnon aineisto on luotu
  12 *satunnaisesti |EXAMPLE|-sukrolla, joka esittelee miten tyypillisiä
  13 *keskiarvo-hajontakuvia tehdään.
  14 *
  15 *.......................................................................
  16 *
  17 *VARS=ALL / Muuttujien valinta
  18 *

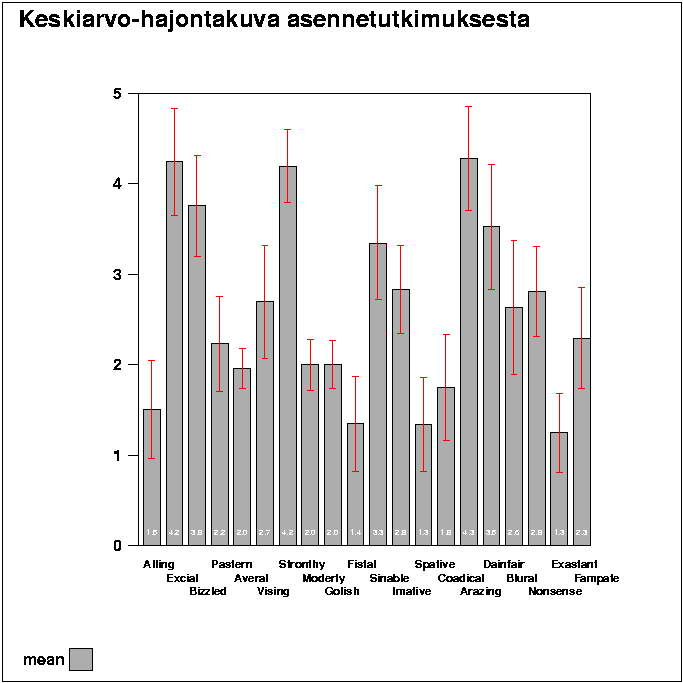

  19 *Tehdään keskiarvo-hajontakuva /DEVPLOT-sukrolla:
  20 */DEVPLOT ATTITUDE,VBAR
  21 *MINSTAT ATTITUDE / perustunnusluvut matriisitiedostoon STAT.M .
  22 *FILE DEL _STATM
  23 *FILE SAVE MAT STAT.M TO _STATM / perustunnusluvut datatiedostoon.
  24 *up=mean+stddev down=mean-stddev
  25 *VAR up,down TO _STATM / laskee muuttujat ylläolevilla kaavoilla.
  26 *
  27 *'up'- ja 'down'-muuttujat voi laskea myös muilla kaavoilla.
  28 *
  29 *PLOT _STATM / TYPE=VBAR VARS=CASE,mean SHADING=2 YSCALE=0(1)5
  30 *DEV=[RED],down,up        (tällä saadaan lisäviivat pylväskuvaan)
  31 *NAMES=[Swissb(7)],3,30   (pylväiden nimet 3 riville rivivälillä 30)
  32 *
  33 *PEN=[BLACK][Swissb(10)][MOVE(0,0)] DEVICE=PS,K.PS
  34 *VALUES=[MOVE(-5,0)][Swiss(5)][WHITE],#.#,2
  35 *HEADER=[Swissb(15)],Keskiarvo-hajontakuva_asennetutkimuksesta
  36 *
  37 */GS-PDF K.PS / Katsotaan kuvaa Ghostscriptilla ja Acrobat Readerillä.
  38 *
