Käyttöympäristö tekstin ja numeerisen tiedon luovaan käsittelyyn

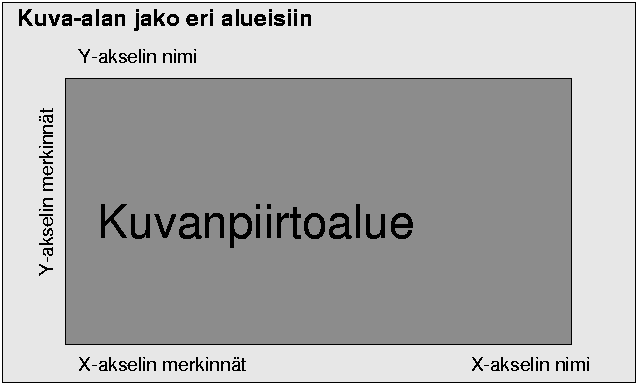

Kuva-alan jako

S.Mustonen, Survon käyttöopas (1992), s. 248

Toimituskenttä:

   1 *
   2 *PLOT /FRAME                            / DEVICE=PS,EX.PS
   3 *HEADER=[Swiss(12)],Kuva-alan_jako_eri_alueisiin
   4 *
   5 *SIZE=L,K L=1164 K=700                    kuvan Leveys ja Korkeus
   6 *XDIV=X1,X2,X3 X1=0.1*L X2=0.8*L X3=L-X1-X2 jako X:n (leveyden) suhteen
   7 *YDIV=Y1,Y2,Y3 Y1=0.1*K Y2=0.7*K Y3=K-Y1-Y2 jako Y:n (korkeuden) suhteen
   8 *PEN=[Swiss(10)][rot(0)] oletusfontti    [rot(0)]=teksti vaakasuoraan
   9 *
  10 *TEXTS=T1,T2,T3,T4,T5
  11 *T1=[Swiss(24)],Kuvanpiirtoalue,1.5*X1,Y1+0.4*Y2
  12 *T2=X-akselin_merkinnät,1.2*X1,0.3*Y1
  13 *T3=[rot(90)],Y-akselin_merkinnät,0.8*X1,0.4*Y2  tässä pystysuoraan
  14 *T4=X-akselin_nimi,X1+0.8*X2,0.3*Y1  T5=Y-akselin_nimi,1.2*X1,K-0.8*Y3
  15 *
  16 *FRAMES=F1,F2
  17 *F1=0,0,L,K,1                    Koko kuva vaaleanharmaalla
  18 *F2=X1,Y1,X2,Y2,4                Kuvanpiirtoalue tummemmalla
  19 *
